面板圖

SLH1的面板上沒有接口，需要和EU08、OU08配合使用。SLH1單板面板外觀圖如圖1所示。

圖1 SLH1面板外觀圖

指示燈

單板面板上的指示燈有：

• 單板硬件狀態燈（STAT）—紅綠雙色指示燈
• 業務激活狀態燈（ACT）—綠色指示燈
• 單板軟件狀態燈（PROG）—紅綠雙色指示燈
• 業務告警指示燈（SRV）—紅、綠、黃三色指示燈

單板指示燈的具體含義請參見指示燈。

保護原理

TPS是設備級的保護，當工作板失效時，通過將信號橋接至保護板的方式對接入信號進行保護。這樣可以避免觸發較復雜的網絡級保護，如MSP、SNCP等，增加了設備的可靠性。

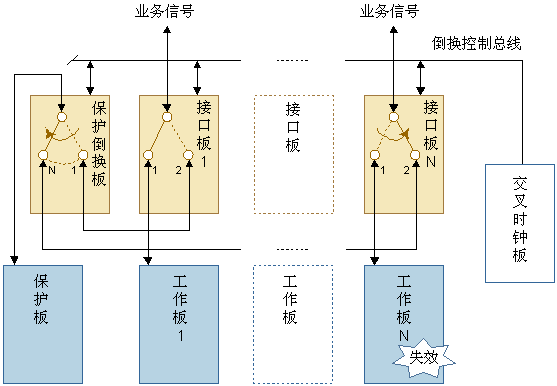

SLH1板與EU08和TSB8板配合使用可實現1組8路/16路STM-1電信號1:N（N≤3）TPS保護。SLH1的TPS保護如圖2所示。

圖2 SLH1的TPS保護原理

• 正常狀態

  各工作板正常工作時，業務信號經接口板控制開關的1位直接接入對應的工作板。

• 倒換狀態

  當工作板檢測到失效條件需要倒換時，與之對應的接口板的控制開關由1位切換到2位，同時保護倒換板的控制開關切換到對應位，實現保護板對該失效工作板的保護。

硬件配置

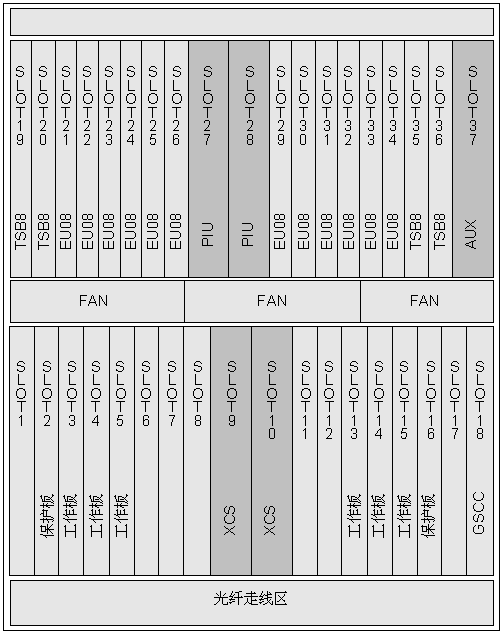

當設備配置為SLH1板2組16路信號的1:3 TPS保護時，工作板和保護板的配置關系如圖3所示。

圖3 SLH1板2組1:3 TPS保護配置關系

圖中位于slot 2的單板保護slot 3、slot 4、slot 5的單板；位于slot 16的單板保護slot 13、slot 14、slot 15的單板。

SLH1、EU08和TSB8的槽位分布如表3所示。
