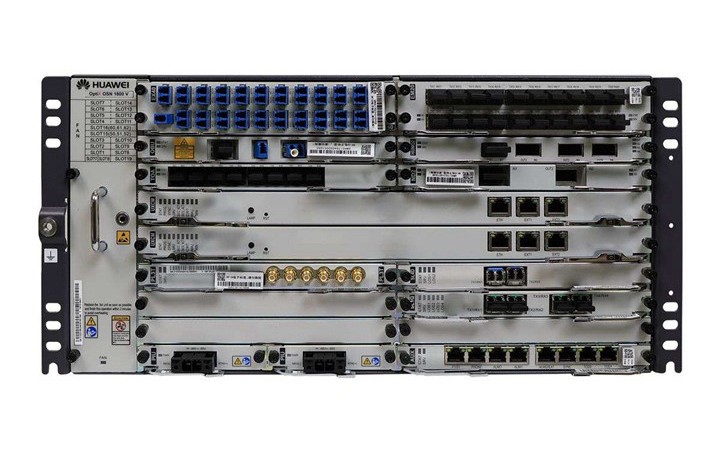

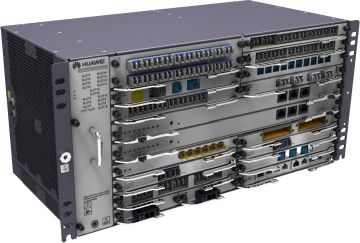

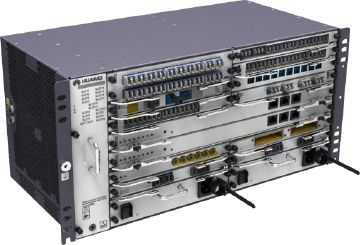

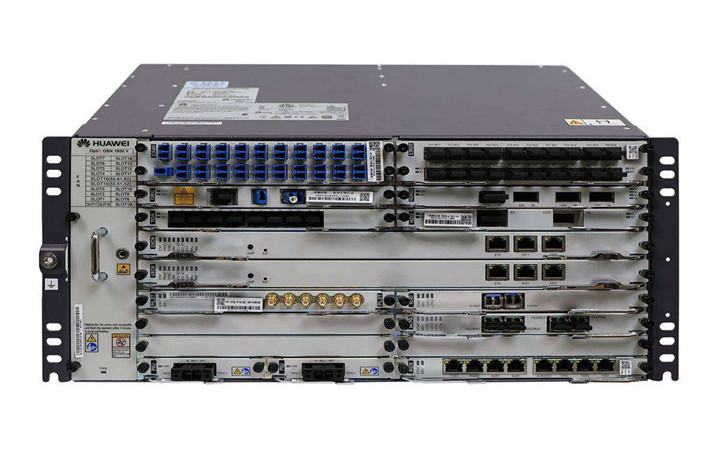

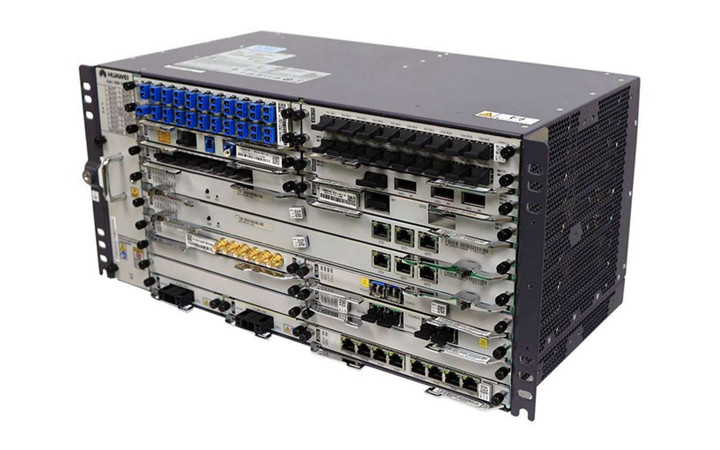

產品外觀

外形尺寸（mm）

442（寬）x 220（深）x 221（高）（不含掛耳）

重量（空機盒）

8.0kg

安裝方式

• 19英寸機柜
• ETSI 300mm深機柜，例如A63B、N63B
• Mini Shelter機柜

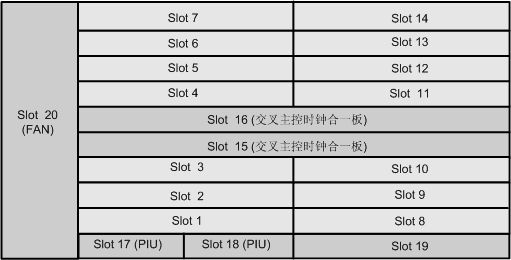

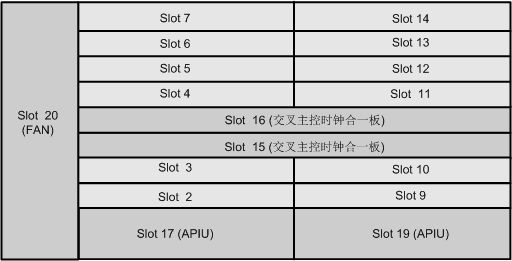

可插放業務板的槽位數

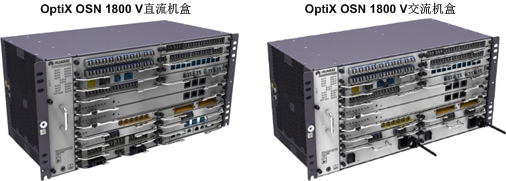

• 直流機盒：15
• 交流機盒：12

光層交叉能力

1～9維ROADM

電層最大交換容量

OTN

700Gbit/s的OTN容量

分組

700Gbit/s的分組容量

TDM

280Gbit/s高階容量，40Gbit/s低階容量

最大波數

DWDM

80波

CWDM

8波

中心波長范圍

• DWDM：1529.16nm～1560.61nm（C Band，ITU-T G.694.1）
• CWDM：1471nm～1611nm（S+C+L Band，ITU-T G.694.2）

支持的業務類型

SDH/SONET業務、PDH業務、OTN業務、以太網業務、PCM業務、CPRI業務、OBSAI業務、SAN業務、視頻及其他

單通道最大速率

200Gbit/s

線路速率

2.5Gbit/s、10Gbit/s、50Gbit/s、100Gbit/s、200Gbit/s

每個OSN 1800網元管理FO810和CPE850的最大總數

50

支持的可插拔光/電模塊

• 光模塊：SFP/eSFP、XFP、SFP+、QSFP+、TXFP、CFP、CFP2、QSFP28
• 電模塊：GE SFP、STM-1 SFP

網絡拓撲

點到點、鏈形、星型、環形、環帶鏈、環相交、環相切、Mesh組網

網絡級保護（OTN）

客戶側1+1保護、板內1+1保護、ODUk SNCP、光線路保護、支路SNCP、LPT

網絡級保護（分組）

Tunnel APS、PW APS/FPS、MC-PW APS、MC-LAG、LPT、LAG、ERPS、MRPS、LMSP、分組SNCP

網絡級保護（TDM）

• SDH保護：SNCP、線性復用段保護、環形復用段保護、TPS
• EoS保護：LAG、DLAG、LCAS、LPT、STP/RSTP、BPS
• PCM保護：E1 SNCP、64K SNCP、無損保護倒換

設備級保護

• 交叉、主控、時鐘單元備份
• 電源備份
• 風扇冗余

光功率管理

ALS、AGC、OPA、IPA

維護

• MPLS-TP OAM
• ETH OAM
• 端口鏡像
• 端口流鏡像（分組）
• 環回
• PRBS
• LLDP

簡易運維

SOM智慧光管系統，智能光纖管理系統

同步

• 物理層時鐘（OTN分組SDH）
• IEEE 1588v2（OTN分組）
• ITU-T G.8275.1/G.8273.2（OTN分組）

ASON

OTN網絡：電層ASON和光層ASON(僅Z系列交叉支持)

OCS網絡：SDH ASON （Z5UXCMS/Z5XCS）

OCS網絡：2M ASON（Z5UXCMS/Z5XCS）

標準工作電壓

設備運行環境

機盒溫度

• 長期：-5℃～50℃
• 短期^a：-10℃～55℃

機盒相對濕度

• 長期：5%～85%
• 短期：5%～95%

ETSI標準

ETSI Class 3.1

可靠性指標

平均故障修復時間（MTTR）

1135558.8小時

平均故障間隔時間（MTBF）

129.63年

可用度

0.999999119

a：“短期”是指連續工作不超過96小時，全年累計不超過15天。
