SSN3EFS4（簡稱EFS4）4路帶交換功能的快速以太網處理板，主要用于解決以太業務接入、帶寬管理和以太業務二層交換等電信應用領域。華為EFS4單板由以太網接入模塊、網絡處理模塊、映射模塊、接口轉換模塊、邏輯控制模塊、時鐘模塊和電源模塊組成。
華為SSN3EFS4單板是以太網交換處理板，可用在OptiX OSN1500/OSN2500/OSN3500/OSN7500系列設備上實現以太網的接入、匯聚，以太網數據的二層交換、端口的隔離、流分類、數據流量控制、VLAN的管理、優先級配置等數據特性、以及數據的封裝/解封裝、虛級聯、SDH的映射/解映射等功能。華為EFS4同時可以與寬帶接入設備及數通設備對接，提供全網的解決方案。支持二層交換、MPLS、組播等功能和特性。
功能和特性
EFS4單板支持二層交換、MPLS、組播等功能和特性。
EFS4單板的具體功能和特性如表1所示。
| 功能和特性 | 描述 | ||
|---|---|---|---|
| 基本功能 | 處理4路FE業務 | ||
| 接口類型 | 10BASE-T/100BASE-TX，滿足IEEE 802.3u標準。 | ||
| 配合出線板 | 采用面板直接出線，接入4路FE以太網信號。 | ||
| 接口特性 | 工作模式 | 支持自協商、100M全雙工、100M半雙工、10M全雙工、10M半雙工。 | |
| 端口流量控制方式 | 自協商 | 支持 | |
| 非自協商 | 支持 | ||
| 端口狀態查詢/配置 | 支持 | ||
| 接口類型查詢 | 支持 | ||
| 光功率門限值的設定 | 不支持 | ||
| 可插拔光模塊 | 不支持 | ||
| 業務類型 | EPL | 支持基于PORT的透明傳送。 | |
| EVPL |
| ||
| EPLAN | N2EFS4/N3EFS4支持基于IEEE 802.1d MAC bridge的EPLAN業務。
| ||
| EVPLAN |
| ||
| 業務規格 | 以太網數據幀格式 | IEEE 802.3 | 支持 |
| Ethernet II | 支持 | ||
| IEEE 802.1 q/p | 支持 | ||
| 幀長范圍 | 支持1518Byte～9600Byte報文長度設置，支持最大不超過9600Byte的Jumbo幀。 | ||
| 映射方式 | VC-12、VC-3、VC-12-Xv（x≤63）、VC-3-Xv（x≤12） | ||
| 封裝格式 | HDLC | 不支持 | |
| LAPS | 不支持 | ||
| GFP-F | 支持 | ||
| MPLS技術 | 支持 | ||
| VLAN技術 | 支持4094個VLAN標簽，VLAN技術滿足IEEE 802.1q/p標準。 | ||
| 最大上行帶寬 |
| ||
| 最大綁定帶寬 | N1EFS4：12xVC-3或者63xVC-12+9xVC-3 N2EFS4/N3EFS4：24xVC-3或者126xVC-12+18xVC-3 | ||
| VCTRUNK規格 | EFS0">
數量：
配置特點：
| ||
| 保護方式 | TPS | 不支持 | |
| BPS | 不支持 | ||
| PPS | 不支持 | ||
| DLAG | 不支持 | ||
| LAG | N1EFS4不支持，N2EFS4/N3EFS4支持手工鏈路聚合和負載分擔，滿足IEEE 802.3ad和IEEE 802.1AX標準。 | ||
| LCAS | 支持 | ||
| LPT | N1EFS4支持點到點LPT。 N2EFS4/N3EFS4支持點到點和點到多點LPT。 LPT滿足華為公司內部協議標準。 | ||
| STP/RSTP | 支持廣播報文抑制功能和快速生成樹協議（Rapid Spanning Tree Protocol），滿足IEEE 802.1w標準。 | ||
| MSTP | 不支持 | ||
| 同步 | 同步以太 | 不支持 | |
| 1588v2 | 不支持 | ||
| 維護特性 | ETH OAM |
| |
| 測試幀 |
| ||
| 響應Ping功能 | 不支持 | ||
| 端口鏡像 | N3EFS4支持入端口鏡像。 | ||
| 環回能力 | 以太網端口PHY層 | 支持內環回 | |
| 以太網端口MAC層 | 支持內環回 | ||
| VC-4級別 | 不支持 | ||
| VC-3級別 | N1EFS4/N2EFS4支持內環回和外環回，N3EFS4不支持。 | ||
| VC-12級別 | 不支持 | ||
| RMON | 支持端口級的以太網性能監測。 | ||
| 軟復位 | N1EFS4支持軟復位，軟復位會中斷業務。N2EFS4和N3EFS4支持軟復位，軟復位不影響業務。當N2EFS4/N3EFS4兼容替代N1EFS4時，支持軟復位，軟復位不影響業務。 | ||
| 硬復位 | 支持 | ||
| 熱插拔 | 支持 | ||
| 告警和性能 | 提供豐富的告警和性能事件，便于設備的管理和維護。 | ||
| QoS |
| ||
| IGMP Snooping | 協議使能 | 支持 | |
| 端口老化時間 | 支持 | ||
| 快速離開 | 不支持 | ||
| 未知組播報文丟棄 | 不支持 | ||
| 靜態組播表項 | 不支持 | ||
| Hub/Spoke | 不支持 | ||
| 流量控制 |
支持基于端口的IEEE 802.3x流量控制。 說明： 僅EPL業務支持端口流量控制。 | ||
| 流量監控 | N3EFS4支持基于端口和VCTRUNK的流量監控。 | ||
面板
EFS4單板的面板上有單板指示燈和條形碼。
面板圖

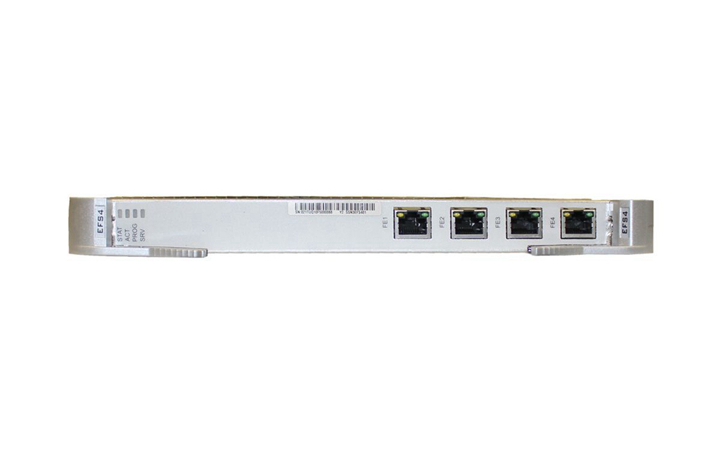

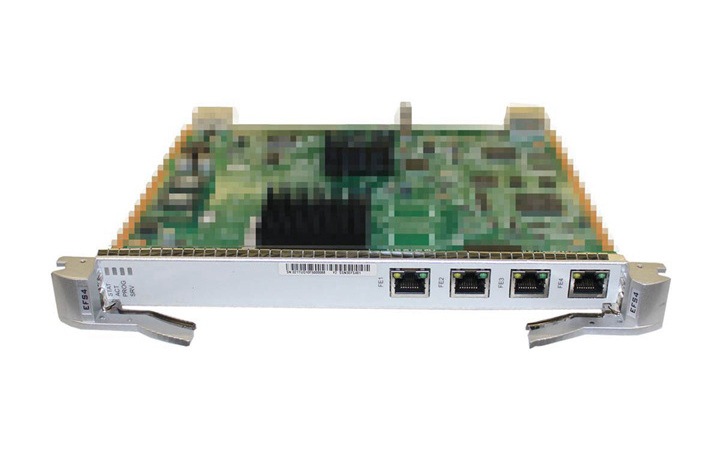

EFS4單板面板外觀圖如圖1所示。
指示燈
單板面板上的指示燈有：
單板指示燈的具體含義請參見指示燈。
接口
EFS4單板面板上共有4個FE接口，各接口類型和用途如表2所示。接口對應的線纜請參見直通網線和交叉網線。
| 面板接口 | 接口類型 | 用途 |
|---|---|---|
| FE1 | RJ-45 | 接收和發送10Base-T/100Base-TX信號。 |
| FE2 | RJ-45 | 接收和發送10Base-T/100Base-TX信號。 |
| FE3 | RJ-45 | 接收和發送10Base-T/100Base-TX信號。 |
| FE4 | RJ-45 | 接收和發送10Base-T/100Base-TX信號。 |
技術指標
EFS4單板指標包含機械指標和功耗。
接口指標
EFS4單板的電接口指標如表3所示。
| 類型 | 描述 |
|---|---|
| FE電接口 | FE電接口（RJ-45/EoS） |
機械指標
EFS4板的機械指標如下：
SSN1EFS4重量：1.0kg
功耗
N1EFS4單板在常溫（25C）條件下單板最大功耗為30W。
