SSN1D75S（簡稱D75S）32xE1/T1電接口倒換出線板，用于輸入輸出32路E1電信號，需配合PQ1單板使用。華為D75S單板由接口模塊、開關矩陣模塊、電源接入電路構成。
華為SSN1D75S單板屬于PDH接口倒換板，可用在OptiX OSN7500/OSN3500/OSN2500/OSN1500系列設備上為PDH處理板提供信號輸入和輸出接口。同時，當對應的PDH處理板配置了TPS保護時，需要采用接口倒換板才能完成TPS保護。華為D75S單板用于輸入輸出32路E1電信號，需配合PQ1單板使用。
功能和特性
D75S單板用于輸入輸出32路E1電信號，需配合PQ1單板使用。
面板
D75S單板的面板上有接口、條形碼。
面板圖

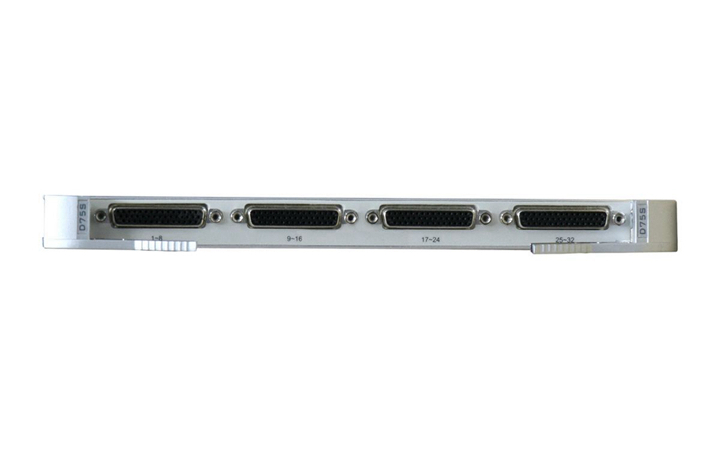

D75S單板面板外觀圖如圖1所示。
接口
D75S單板面板上共有4個DB44接口，各接口類型和用途如表1所示。
| 面板接口 | 接口類型 | 用途 |
|---|---|---|
| 1～8 | DB44 | 接收第1～8路E1信號。 |
| 9～16 | DB44 | 接收第9～16路E1信號。 |
| 17～24 | DB44 | 接收第17～24路E1信號。 |
| 25～32 | DB44 | 接收第25～32路E1信號。 |

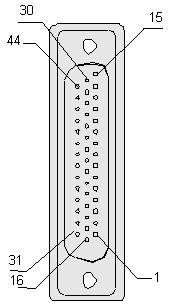

DB44接口的管腳說明如表2所示。
| 前視圖 | 針腳 | 用途 | 備注 | 針腳 | 用途 | 備注 |
|---|---|---|---|---|---|---|
 | 38 | 接地端 | 第一路信號的接收R1 | 34 | 接地端 | 第五路信號的接收R5 |
| 23 | 信號接收端 | 19 | 信號接收端 | |||
| 37 | 接地端 | 第二路信號的接收R2 | 33 | 接地端 | 第六路信號的接收R6 | |
| 22 | 信號接收端 | 18 | 信號接收端 | |||
| 36 | 接地端 | 第三路信號的接收R3 | 32 | 接地端 | 第七路信號的接收R7 | |
| 21 | 信號接收端 | 17 | 信號接收端 | |||
| 35 | 接地端 | 第四路信號的接收R4 | 31 | 接地端 | 第八路信號的接收R8 | |
| 20 | 信號接收端 | 16 | 信號接收端 | |||
| 15 | 接地端 | 第一路信號的發送T1 | 11 | 接地端 | 第五路信號的發送T5 | |
| 30 | 信號發送端 | 26 | 信號發送端 | |||
| 14 | 接地端 | 第二路信號的發送T2 | 10 | 接地端 | 第六路信號的發送T6 | |
| 29 | 信號發送端 | 25 | 信號發送端 | |||
| 13 | 接地端 | 第三路信號的發送T3 | 9 | 接地端 | 第七路信號的發送T7 | |
| 28 | 信號發送端 | 24 | 信號發送端 | |||
| 12 | 接地端 | 第四路信號的發送T4 | 8 | 接地端 | 第八路信號的發送T8 | |
| 27 | 信號發送端 | 7 | 信號發送端 |
技術指標
D75S單板指標包含電接口指標、機械指標和功耗。
接口指標
| 類型 | 描述 |
|---|---|
| E1電接口 | 75Ω E1電接口 |
機械指標
D75S板的機械指標如下：
功耗
D75S單板在常溫(25C)條件下的最大功耗為0W。
