華為OSN3500子架采用雙層子架結構，分為接口板區、處理板區、風扇區和走線區。
OptiX OSN3500子架結構如圖1所示。

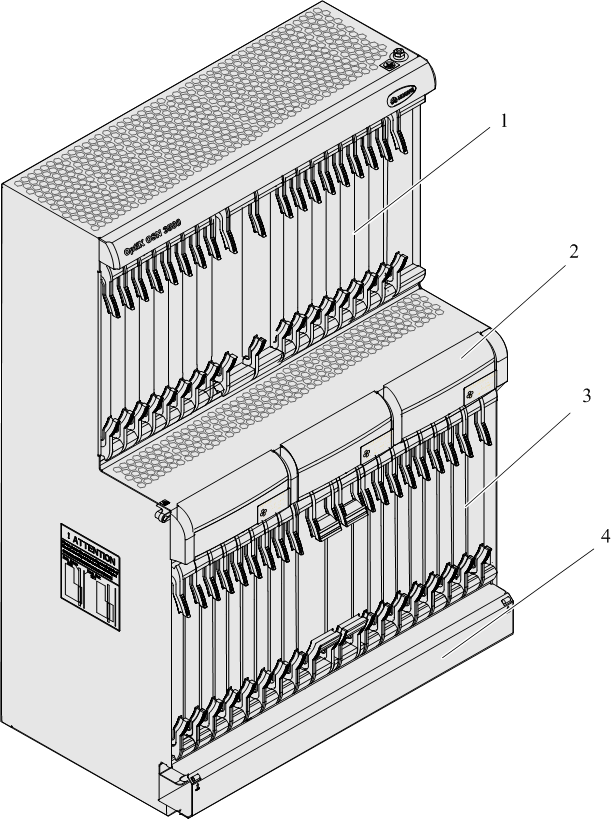

圖1 OptiX OSN3500子架結構圖
| 1. 接口板區 | 2. 風扇區 | 3. 處理板區 | 4. 走線區 |
各部分功能如下：
接口板區：安插OptiX OSN3500的各種接口板。
風扇區：安插3個風扇模塊，為設備提供散熱。
處理板區：安插華為OSN3500的各種處理板。
走線區：用于布放子架尾纖。
說明：接口板，又稱出線板、轉接板，提供光或電信號的物理接口，用于將光或電信號接入到對應的處理板。
