問題描述（故障現象）

近期工程中發現中興S325配置OCS4交叉板，卻配置LP4*2板的現象，造成資源浪費、光口無法使用等問題，影響工程進度及用戶滿意度。

原因分析

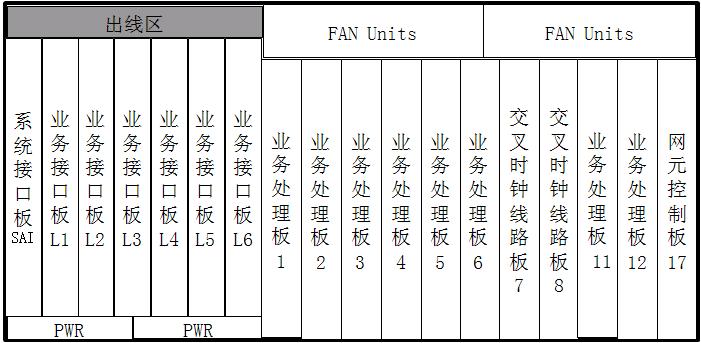

如圖所示，接口板區有6個槽位，分別對應1-6槽業務處理板，其中1-4槽最多只能處理2個AU4，5槽最多只能處理4個AU4，也就是說，無論此中興S325配置何種交叉板，1-5槽位也無法處理622雙光口（LP4*2）的全部業務，具體表現為時隙配置頁面該端口只能出現2/4個AU4。

而6槽位在OCS4下，也和5槽一樣只能處理4個AU4，只有在OCS16下，其處理容量才可以達到16個AU4，可以處理雙光口622板（LP4*2）或單光口2.5G光板（OL16）的全部業務。

再看最后兩個業務槽位11、12槽，由于其沒有接口板槽位，只能插前面板出纖的光板，其處理能力與6槽位一樣，在OCS4下可以處理4個AU4，在OCS16下處理16個AU4。

解決方案

所以，ZXMP S325設備，是不應該有OSC4與LP4*2處理板同時存在的現象的，因?yàn)長P4*2是622雙光口處理板，其所在槽位1-6在OSC4下，最多只能處理一個622光口的業務，勢必造成光口的浪費，或是光連接無法建立。

其實不止光板，各種業務單板，例如以太網板等都會出現類似現象。

?槽位1～4：插需要接口板的業務處理板，業務容量在2xAU-4以內，可以插EPE1/EPT1、EPE3/EPT3/EP3、LP1x1、LP1x2、SFEx6、AP1、RSEB等板；

?槽位5：插需要接口板的業務處理板，業務容量在4xAU-4以內，可以插EPE1/EPT1、EPE3/EPT3/EP3、LP1x1、LP1x2、LP4x1、SFEx6、AP1、RSEB等板；

?槽位6：插需要接口板的業務處理板    (1)當系統安裝OCS4時，此槽位業務容量在4xAU-4以內，可以插EPE1/EPT1、EPE3/EPT3/EP3、LP1x1、LP1x2、LP4x1、SFEx6、AP1、RSEB等板；  (2)當系統安裝OCS16時，此槽位業務容量在16xAU-4以內，可以插EPE1/EPT1、EPE3/EPT3/EP3、LP1x1、LP1x2、LP4x1/LP4x2、OL16、SFEx6、AP1、RSEB等板 .

?槽位11～12：插不需要接口板的業務處理板，當系統安裝OCS4時，此槽位容量在4xAU-4以內，可以插OL1x4、OL4；當系統安裝OCS16時，此槽位容量在16xAU-4以內，可以插OL1/4x4、OL16等；
