問題描述（故障現象）

承載在某SDH網絡上的以太網專線業務共有31個站點，全部ZXMP S200設備，匯聚在一臺ZXMP S385設備的一塊SEE上，由于需要使用透明型多點到點的匯聚（傳輸設備僅作為透明傳輸通道，整個傳輸過程對用戶VLAN不做處理），采用EPTREE的方式（匯聚點即為根節點，其他站點為葉子節點），每個站點6M帶寬。

開通部分點后業務正常，后來隨著開通站點的增加，所有的已開通業務都大量掉包，業務不可用。

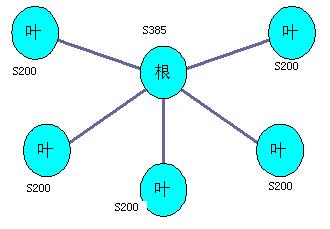

組網環境

原因分析

EPTREE是多點到點的匯聚型業務，其拓撲結構是多個點到點的連接匯聚到中心節點的一個以太網物理接口。其中每條點到點連接都是以太網專線（EPL）。匯聚點稱為根節點，邊沿節點成為葉節點，根節點可以與葉節點通信也可以與其他根節點通信，葉節點之間不能通信。

其轉發的規則如下：1、按照UNI端口查找所屬的MFDFr，在MFDFr域根或葉端口（如果本端口為根，則在葉端口列表和其他根節點內，如果本端口為葉，在在根端口列表內）列表內進行L2交換、自學習MAC地址、查找輸出端口。如果輸出到NNI端口，打上S-VLANID，并發送出去；如果輸出到UNI端口，則直接發送出去。2、NNI端口按照S-VLANID查找所屬的MFDFr，在MFDFr域根或葉端口（如果本端口為根，則在葉端口列表和其他根節點內，如果本端口為葉，在在根端口列表內）列表內進行L2交換、自學習MAC地址、查找輸出端口。如果輸出到UNI端口，去掉S-VLANID，并發送出去；如果輸出到NNI端口，則直接發送出去。可以處理多根的情況，根節點和根節點之間通過L2交換、自學習地址方式處理，出口規則按UNI、NNI端口配置進行。

根據以上的基礎知識，該問題的出現很可能是由于本網絡中出現了大量的廣播報文，影響了正常的業務。

解決方案

通過讀取SEE單板各端口上的收發包及性能，定位該網絡中有MAC地址沖突。可能是由于SDH網絡中存在有時隙環回的情況，造成MAC地址沖突，網絡中出現大量的廣播包，從而影響正常的業務。

對網絡中所有的站點數據配置等進行排查，發現有兩個站點的OL1光板上有光口的環回，而該光口上正好有后續即將開通的站點的時隙配置(即該光口以后會連接某一葉節點，目前預先將時隙配置到該光口上)。

當將包含這兩個點的配置數據作為葉節點加入該業務流中的時候就會對正常的已開通業務產生影響，造成大量掉包的現象。解除了相關站點的光口環回，問題得到解決。

注意事項

為避免這類問題影響業務，需要使用SEE單板的環回檢測功能。在E300網管中右鍵點SEE單板，在以太網接入適配管理中找到環回檢測這個選項卡，默認所有的系統口都是鉤上的，點應用，將其功能應用下去，隨后進行測試，也能解決網絡中有時隙環回的問題。

SEE單板有環回檢測功能,但默認情況下該功能沒有啟用,需要在網管上進行一次應用才啟用此功能。E300網管需要3.19R2P03B06a以上的版本(不包括該版本)才能在以太網接入適配管理中設置環回檢測這個選項。

SEC單板，默認是啟用環回檢測的。
