問題描述（故障現象）

某地在進行倒換測試后，用戶報障，有多條以太網業務中斷。

原因分析

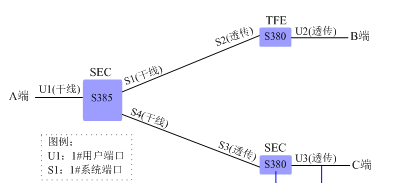

1.根據受影響以太網業務的VLAN號，查詢到業務都經過了一套中興ZXMP S385設備，各接入點通過不同的業務路徑匯聚到1臺中興S385設備的SEC單板上，各分點的業務為透?jìng)髂Ｊ剑行恼军c(diǎn)為干線模式，U31網管上的業務模型為EVPL，60多條以太網業務有5條業務反饋異常，見下圖：

2.查詢以太網業務經過的SDH設備，均沒有發現影響業務的異常告警

3.由于業務都經過A點ZXMP S385設備，而且是在倒換交叉時鐘板測試之后出現的故障，懷疑交叉板異常，但多次嘗試倒換交叉板業務均未恢復

4.選取其中一條受影響業務，分析以太網數據包轉發過程，A點和C點的收發數據包性能如下：

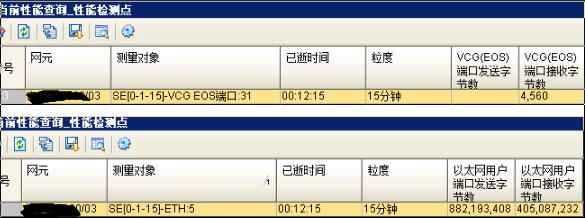

A點SEC：

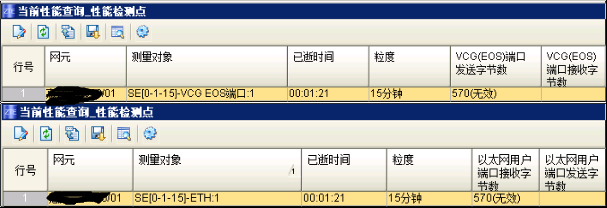

C點SEC：

5.從上圖的以太網業務數據包轉發過程可以看出：

1） U3口有接收，S3口有發送，S1口有接收，說明從C點的數據可以到達A點，因此C――》A的傳輸通道是好的。

2） S1口無發送，S3口無接收，U3口無發送，說明從A點數據無法到達B點，A――》C異常，因此可能是用戶的交換機根本沒發送數據過來或是數據包經過A點的SEC單板后無法轉發，故障點在SEC單板到交換機之間。

6.復位及更換更換A點的SEC單板，故障依舊

7.將用戶的交換機開關電重啟，再查看收發包性能正常，故障恢復

解決方案

用戶的交換機在我司SDH設備倒換后以太網業務數據轉發異常，復位交換機后故障恢復。
