問題描述（故障現象）

某地市中興ZXPM S385由于前期出現過交叉板誤碼影響基站業務的情況，為了驗證中興傳輸網管上檢測到的誤碼與實際的誤碼是一致的進行測試。

組網環境

測試工具：

HP37718C提供一組多速率光接口，在52Mb/s、155Mb/s、622Mb/s和2.5Gb/s上進行SDH/SONETBER抖動，ATM和POS測試。此外，它提供完全的ITU-TG.707/GR.253映射支持，包括在STM-1/OC-3c、STM-4c/OC-12c和STM-16c/OC-48c上的級聯凈荷，支持1310nm和1550nm光接口以及52Mb/s和155Mb/s電接口。支持的主要測量有：SDH/SONET差錯和告警產生、APS時間、混合凈荷產生/檢測、指針序列產生和開銷序列產生及檢測。該儀表支持2.5Gb/s至n×64kb/s或n×56kb/s的完全復用/解復用。

用戶界面提供:已存儲的差錯和告警測量結果圖形、指針圖形、業務中的告警/BIP搜索和中斷業務的支路搜索。

一般告警指示區：

SIGNAL：信號接收告警指示燈——綠色指示檢測到了輸入信號，紅的指示未檢測到輸入信號。

FRAME：幀結構告警指示燈——綠色指示檢測到的輸入信號幀結構有效，紅的指示通道或段層有幀失步。

PATTERN：碼型告警指示燈——綠色指示檢測到的輸入信號碼型有效，紅的指示檢測到的輸入信號碼型和發送信號碼型不一致。

ERRORS：誤碼告警指示燈——儀表檢測到輸入信號有誤碼時指示紅燈，輸入信號正常該指示燈無指示。

原因分析

測試方法：SDH線路系統誤碼停業務測試和SDH線路系統誤碼在線測試

SDH誤碼性能是SDH傳輸設備最重要的指標之一，它規定為在正常（非最壞）的工作條件下運行的設備應無誤碼。SDH線路系統誤碼停業務測試是指通道無業務承載的狀態下，對光通道所有時隙進行的24小時誤碼性能測試。SDH線路系統誤碼在線測試是指通道有業務承載的狀態下，通過開銷字節對光通道所有時隙進行的24小時誤碼性能監視測試。

通過準則：

測試配置

測試儀表為HP37718、15dB固定光衰減器。

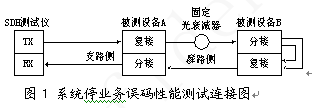

采用停業務測試手段，電路連接如圖1所示。

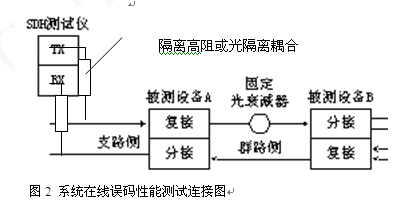

采用在線測試手段，電路連接如圖2所示。

操作步驟

1、根據不同的測試手段按圖1或2連接好電路

2、按被測支路等級，SDH測試儀選擇適當?shù)腜RBS，從被測系統輸入口發送測試信號；

3、根據不同的速率等級設置相應的映射結構和收發窗口；

4、用下面的方法判斷系統工作是否正常：第一個測試周期15分鐘，在此周期內如沒有誤碼和不可用等事件，則確認系統已工作正常；在此周期內，若觀察到任何誤碼或其它事件，應重復測試一個周期（15分鐘），至多兩次。如果第三個測試周期內，仍然觀察到誤碼或其它事件，則認為系統工作異常，需要查明原因；

5、系統工作正常的條件下，可進行長期誤碼觀察，按指標要求設置總的觀測事件（例如24小時），設置打印時間間隔，設置性能評估參數，啟動測試開始鍵，并鎖定儀表；

6、測試結束后，測試儀表上讀取（打印）測試結果。測試結果可以在結果窗口中的故障掃描（TROUBLE SCAN）和SDH/PDH誤碼分析（SDH/PDH ERROR ANALYSIS）中得到。
